一、概述

　　消防信号蝶阀是具有对消防供水系统截流及实现截流状态电信号监控的专用阀门。被广泛应用于给排水、建筑消防等系统的各种管道上，尤其在消防管路中应用更为广泛。

　　本系列消防信号蝶阀具有结构简单、密封可靠、开启轻便、寿命长.维护方便等特点;在使用过程中，可显示出阀门开关状态，这样就可直观清晰.可靠的反映出阀门在消防系统中的工作状态。

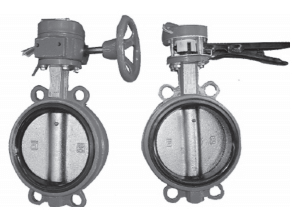

　　本系列消防信号蝶阀开启方式分为蜗轮蜗杆式和手柄式。开启方式为手柄式时，当手柄方向与流体流动方向-致时，阀门处于完全开启状态，当手柄转离上述方向时，信号开关装置即处于工作状态，此时有电信号输出;开启方式为蜗轮蜗杆式时，转动手轮，将指示旋钮所指示的转"ON"位置时，阀门处于完全开启状态，当指示旋钮转离上述方向时，信号开关装置即处于工作状态，此时有电信号输出。本系列消防信号蝶阀的信号装置为微动开关(信号盒)式，其原理为当阀门开启时，为监控状态，无信号输出;当阀门处于半开或关闭状态时，有信号输出。


　　二、型号规格及技术特性

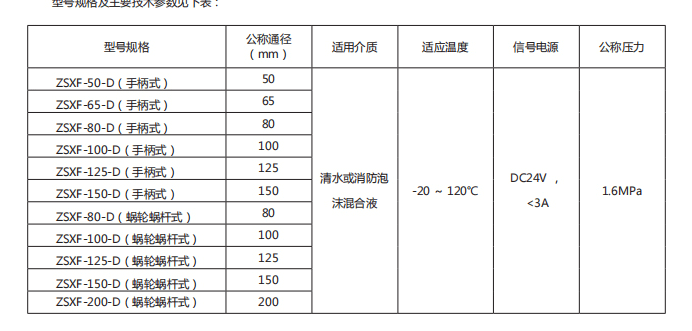

　　型号规格及主要技术参数见下表:


　　三、尺寸

　　1.消防信号蝶阀(蜗轮蜗杆式)外形尺寸

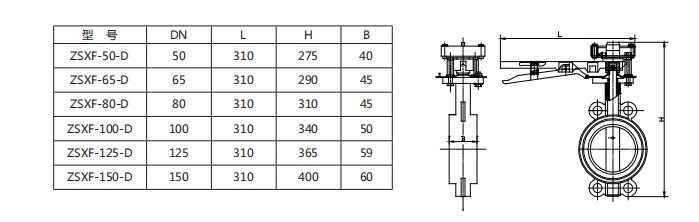

　　2.消防信号蝶阀(手柄式)外形及结构尺寸

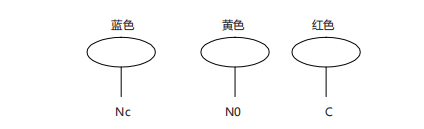

　　四、接线



　　五、安装

　　1.本阀采用对夹式法兰连接，安装时用4根加长螺栓对夹两端法兰即可，不需另加法兰密封垫。

　　2.在搬运及安装过程中应注意保护两端法兰橡胶密封面，内腔密封面，蝶板周边密封面，及微动开关等不得有划痕，拉伤，破裂等影响密封性能和电信号系统正常工作的损伤。
