一、概述
雨淋报警阀是可以通过电动、手动或其他方法进行开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。厂泛用于各类开式系统(系统侧管路上为开式喷头)，如雨淋系统水喷雾系统及水幕系统等。
雨淋系统适用于火灾危险性大、可燃物多、发热量大。燃烧猛烈和蔓 延迅速的场所。例如:化纤厂备料车间酒精制品厂、喷雾操作易燃液体车间。溶剂、油漆及制品、摄影棚、舞台葡萄架下部、易燃材料制作的景观展厅等。
水喷雾系统可用于扑救固体火灾，闪点高于60°C液体火灾及电灾;也可用于可燃气体和甲、乙、类液体的生产、储存装置或装卸设施的防护冷却等。如:变压器、电缆油槽、油开关柜、电机等设备以及普通可燃物，如纸张木材和纺织品干燥过程的场所等的火灾，以及液化石油气体、易燃液体的储罐等。
水幕系统适用于自动扶梯和螺旋转梯穿过楼板孔口处，或舞台、窗口和檐口等地方，通常与防火卷帘，玻璃幕墙等配合使用。具有阻火，隔断空间，封闭门窗洞孔内分隔的豁口和运输洞孔，冷却间距不足的建筑暴露面和易燃可燃液体和可燃气体设备的功能。
二、工作原理
发生火灾时，保护区内探测器将探测的火灾信号传送控制中心，再由控制中心将信号处理后，向雨淋报警阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，雨淋报警阀启动，水从供水侧进入系统管网，通过喷头喷向保护区，实施灭火。
雨淋报警阀也可配湿式或干式控制管网，组成湿式或干式控制系统，当控制管网的喷头破裂使隔膜腔的水压下降，雨淋阀开启。
雨淋报警阀设有防复位装置，隔膜腔内的水压一-经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜腔均不能重新升压，雨淋报警阀仍保持开启状态，可保证灭火过程中不会因断电而使阀门重新关闭。
三、型号规格及技术特性
型号规格及主要技术特性见下表:
四、尺寸
1、雨淋报警阀(隔膜式)尺寸
2、雨淋报警阀(隔膜阀瓣式)尺寸

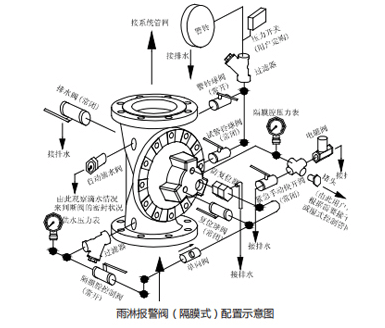

五、配置示意图
主要部件作用如下:
雨淋报警阀:使水能够自动单方向流入喷水系统同时进行报警。
防复位器:其功能是保证灭火过程中不会因为突然断电，电磁阀关闭而使雨淋报警阀重新关闭。
水力警铃:当雨淋报警阀启动后，能发出声响的水力驱动式报警装置。
励开关:它的作用是当水力警铃报警的同时，压力开关动作接通电触点
警铃阀:备用状态和工作状态时都处于常开位置，只有检查、维护和修理时才可关闭此阀。
试警铃阀:在备用状态和工作状态时都处于常闭位置，可以在不开启阀瓣的情况下开启此阀对警铃进行检测。
排水阀:其作用是放干阀后管网余水。在调试和定期检查、维护或修理中，也可启闭此阀判定阀的正常情况。
自动滴水阀:自动排除管网余水。
六、安装
1、雨淋报警阀应安装在室温大于4C，小于70C的室内。
2、雨淋报警阀可水平或垂直安装在便于观察和操作处，隔膜阀瓣式雨淋报警阀直立安装时，压力腔的进水必须从信号蝶阀前的主管道引入。注意电磁阀的安装始终应保持电磁铁芯处于竖直状态;四周应留有维修空间，离地高度为1.2m，两侧离墙距。
离不少于0.5m，正面距墙不少于1.2m。
3、为了维修、调试方便，应在雨淋报警阀的前后分别安装阀前供水控制阀和阀后控制阀。
4、雨淋报警阀应设置在靠近保护区域的部位，减少配水管道的长度。以免由于管道距离长，阻力损失大，压力开关启动喷淋泵的时间长。
5、安装时，应注意阀体的方向性，按箭头指示的水流方向安装。并在安装前进行管道冲洗，直出清水为止，避免因泥沙污物沉积，影响阀体的密封性能。
6、水力警铃应安装在公共通道或值班室附近的外墙上，且警铃和雨淋报警阀的连接应采用DN20mm的镀锌钢管，其长度不应大于20米。
