一，应用场所

　　干粉灭火系统可用于扑救下列火灾:

　　B，灭火前可切断气源的气体火灾;

　　b，易想可燃液体和可培化周体火灾;

　　C可燃固体表面火灾;

　　d，带电设备火灾。

　　二、ZFP系列干粉灭火系统设备简介

　　1，ZFP贮气感型干粉灭火系统产品型号编制方法

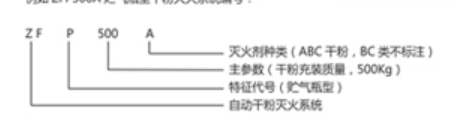

　　例如ZFPS00AC气福型干粉灭火系统编号:

　　2，2FP型干粉灭火系统规格品种

　　ZFP500型2FP1000型。ZFP1500型ZFP2000型


　　三、系统组成及工作原理

　　1，管网式干相灭火系统的组成和工作原理管风试干的灭火系统由干粉灭火设备部分和报警，灭火控制部分组成前者由干粉灭火装置。干粉输送管风等构成;后者由火灾探测器，报警器、控制盘等组成。

　　曾网式干粉灭火系统可分为组合分配系统和单元独立系统。二的定义如下:

　　组合分配系统:用套干粉贮存装置保护两个及以上防护区或保户对象的灭火系统。防护区和保户对象之和不得超过8个。

　　单元致立系统:用-套干日汇存装置保护一个防护区或保护对象的灭火系统。

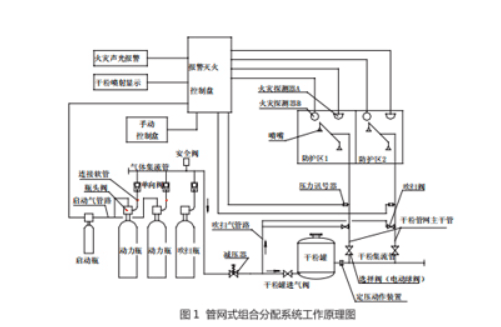

　　11组合分配系统工作原理

　　(1)当某一药护区或保护对象着火后,火灾探测器发出两个独立的火灾探测信号，经过一一定时间的延时后报警，灭火控检自动发出系统启动指令。与着火的防护区或保护对象相对应的选择网打开。同时启动感被开启。惠中的启动气体通过启动气营路把动力感航头阀打开，动力期中的高压气体通过连接软管。气体集流管等进入减压器，被减压规定压力，并通过干粉罐进气间(常开)进入干粉罐，使罐内的干粉灭火剂被控动，疏松,当干粉罐内气压达到定压动作装置开启压力时。定压动作装置校中开。干粉经过已经打开的与着火坊护区或保护对象相对应的选择现流出，通过曾网流内喷库。喷向首坊护区或保护对象。

　　实现灭火。此时与开启的选择同位的压力讯号器向报警，灭火控制盘输入干粉喷射信号。控制盘即发出干粉喷射显示信号。

　　(2)通过控制盘成手动2制业的手动操作开关办可发出系统启动脂令，按上述程序开选择现，启动乐。

　　(3)还可用人工方式直按开启选择问，然后拍击自的基私头网上的手动头，打开启动瓶进而开启动力气基和故动力气,启动系统。

　　12，单元独立系统工作原理

　　单元独立系统的工作原理与组合分配系统基本相同,只是不设选择阀和干粉集流管，在圍1中设选择网处用一个吹扫控制闽(手动球阀,常开)与定压动作装置直接相连。系统启动时，直接开启启动瓶瓶头阀。使动力气瓶给干粉罐充压，一旦定压动作装置被冲开,干粉将直接进入干粉管网和喷喝，进行灭火，

　　1，3，固定干粉地/枪干粉灭火系统的组成和工作原理

　　固定干粉炮/枪干粉灭火系统一-般设计为手动操作。由干粉理，动力瓶，定压动作装置，减庄器，干粉炮，干粉卷盘，干粉检及各种阀门等部件组成，动作原理与单元独立系统相同。

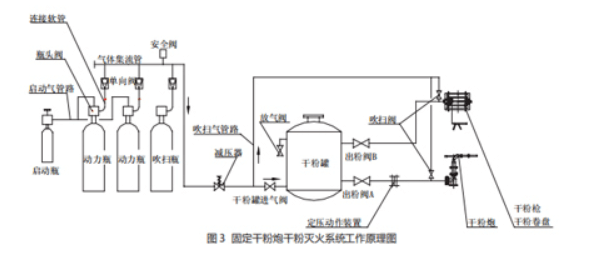

　　固定干粉炮干粉灭火系统的工作原理如图3所示。

　　四、干粉灭火系统的主要部件结构、参数及设计要求

　　1，干粉罐

　　用途:储存干盼灭火剂。

　　安装，使用等:(1)，干粉罐(包括其阅压力表等附件)的安装，使用管理，修理改造，定期检验等应符合国

　　家现行《压力容器技术监察规程)的规定。干粉罐应防潮，防而，防晒，防振动，防高温。(2)。如图3所示,打开进粉

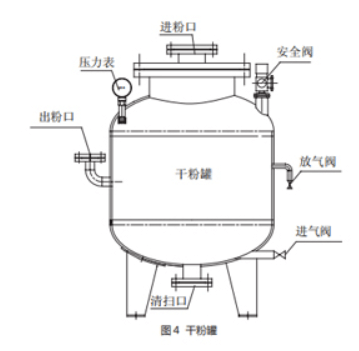

　　口法兰盖可对干粉罐加入干粉;打开清扫口法兰盖可清扫干粉罐内余份;开启故气阀可排放罐内余气。(3)，因利温对干粉的

　　长期储存有一-定影响，所以充装干粉时应尽量避免在雨天，天或混度大的场所充装，技术参数及外形:见表1，图4,

　　2，动力乐，吹扫瓶

　　动力瓶，吹扫瓶技术参数见表2:

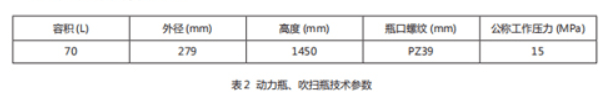

　　表2动力瓶，吹扫高技术参数

　　用途:瓶内贮存氮气,贮存压力为12-15MPa，

　　结构特点:锅质无绿气瓶。

　　使用要求:防止灰尘和污物沾染:防晒，防高温。防雨。气瓶的充装。定期检验等使用管理应符合现瓶监察规程》的规定。

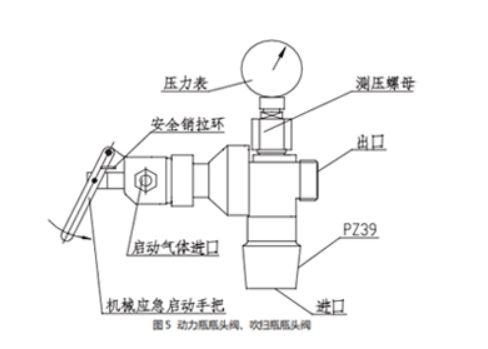

　　3，动力真头问，吹扫瓶瓶头阀(图5)

　　用途;安装在动力瓶吹扫瓶机口上。对瓶内气体具有封存，释放。充装，压力显示，泄压等功能有气动和手动两种开启方式。

　　作用原理:从启动气体进口输入启动气体可开启阀门:手动按压机械应急启动手把(先拉出销,见图4)也可开启阅门。

　　压力检查:旋松测压球母-一周，即可检查瓶内压力,之后应旋紧测压螺母。

　　技术参数及外形:见表3，图5，

　　应用要求:安装。运输时严禁碰撞，安装时手动装置销不允许脱落,应检查外观，有损坏的不应使用。保持出口清洁。

　　4，启动瓶

　　用途:贮存氢气，启动动力乐。C存压力为6MPs，

　　结构特点:钢质无继气见。

　　使用要求:防止灰尘和污物沾染:防晒，防高温。防雨，气瓶的充装，定期检验等使用管理应符合现行(气系监察规程)的规定。

　　5，启动瓶瓶头阀(电磁式)

　　用达:安装在启动瓶机口上，对感内气体具有时存，释放。充装压力显示，想压等功能有电气手动CM手动网种开启方式。

　　电气手动:技下控制柜上的手动开启按钮可开启阀门:

　　机械手动:手动拍击手动头(先控出手动卡簧，见图5)也可开启河门。

　　压力检查:监松测压旋田，即可检查见内压力。之后应旋紧测压发田。

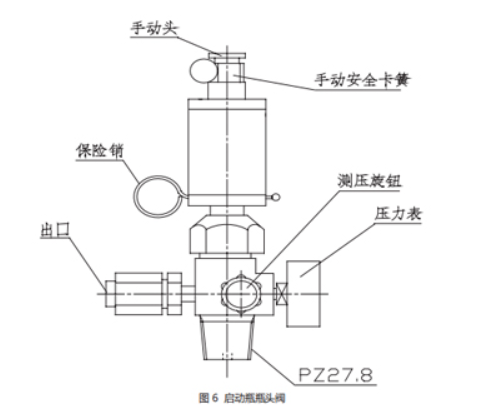

　　特别主意:千柏灭火装置安装完后，必须将启动机职头网保险销(见图6)控出(去掉)，题头网才能正常工作，

　　技术参数及外形:见表4，图6，

　　6，减压间

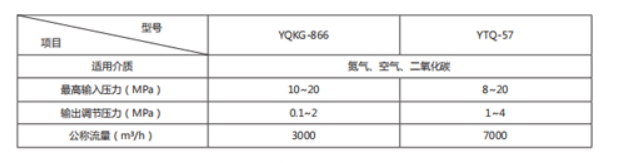

　　作用:将动力瓶。吹扫乐内的高压气体减压到干粉罐的工作压力。在装置中，减压器低压侧出口压力应预先调定为减压器的技术参数使用方法。维护保养和使用等见《减压器使用说明书》，

　　7，吹扫间

　　规格:DN15球阀

　　功能:灭火完毕后开启此间。可对干粉地和干粉在盘软管进行吹妇。

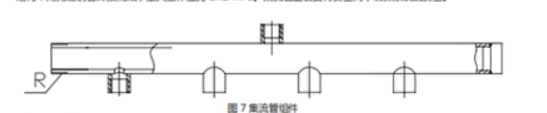

　　8，气体集流管

　　用达:集流管将各动力气的动力气集中起来通过减压8的入干粉理。

　　结构:用无缝钢管焊接而成。大工作压力17，2MPa，集流管上设置有阅，确保系统的。

　　9，信号反馈装置

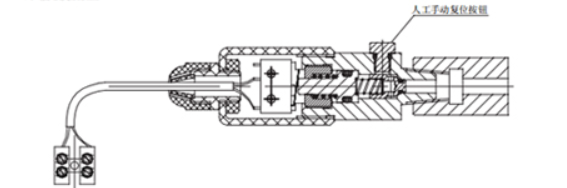

　　人工手动复化核钮

　　图8信号反馈装置

　　用途:安装在选择阀出口或重流管上，在灭火时输出释放的信号和将信号反馈到控制中心。

　　结构:由微动开关和间体组域。主要技术参数见下表。

　　白锁功能:信号反馈装置在干相灭火制压力作用下动作后，如系统内干粉灭火剂科放完毕，本装置仍会保持动作后的状态。

　　将人工手动复位质电度松，即能恢复到动作前的状态。状态恢复后应重析将该交电支式。

　　10，驱动气体流通管路单向问规格性能

　　用达:安装在集流管上，与真压收管相连接，防止驱动气从重流管向贮些到无。系统工作时，驱动气体由容器司经高压欧

　　管及单内间进入生流管，

　　结构:主要零件采用明合金材制造,密封件采用聚四氟乙场,密封可靠，经久耐用。

　　应用要求:系统安装时应按第头指向向上竖直安装。

　　11，启动气体流通管路单向阀规格性能

　　用途:主要用于干粉灭火系统的气控管路上。

　　结构:由同体、阀和弹簧组成,主要件用钢合金材科制作，密封件采用聚四有乙烯，密封可靠,经久耐甩

　　12，高压金属软管规格性能

　　用途:连接驱动气体流通单向间和驱动气瓶瓶容器问。在工作时起缓冲压力作用。

　　结构:主要由软管及软管接头组成。主要材料为不锈钢。

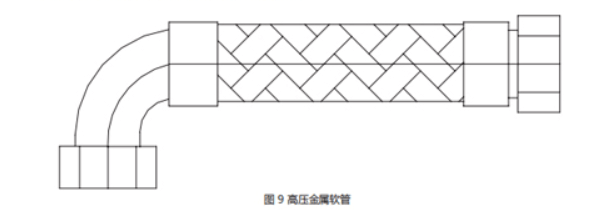

　　图9高压金属软管

　　13，消防卷盘及干粉检

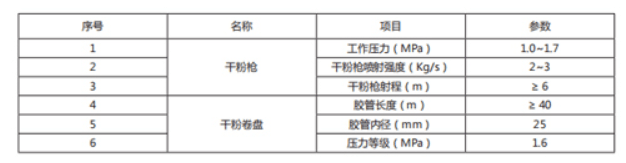

　　干粉灭火系统应用于局部保护时,有时需要配置干份卷盘及干粉枪。干粉卷盘和干粉枪配套使用基本参数如下:

　　14，干粉炮

　　干粉炮性能参数:
