一、气体灭火系统概述
1.特点
11.灭火特点
进入21世纪以来，气体灭火系统灭火剂以“洁净气体”灭火剂为主，具有洁净性好。不破坏向氧层。符合要求。无色.
无味。不同电无二次污染。毒性低灭火快速，等特点。特别是针对一些电气电子设备、通信设施.可燃液体和气体场所
的防火保护优点更加突出。本公司生产的七氟丙坑和1G541 (混合气体)灭火系统是当前应用为广泛的气体灭火累统。
12.系统组或
气体灭火系统主要由火灾报警控制盘.容器.容8问，选择问，单向间。驱动装置。生流管，连接性，喷库，信号反馈装置，
低泄高时间。泄放装置。捡润装置。减压装置(对1IG541系统)。管路等零部件组成。系统有单元独立和组合分配等形式。
实惠对单个成多个区域的灭火保护.灭火方式为全海没灭火，有自动抑测火灾。自动灭火的功能.还可利用中气手动或机械应
急手动方式启动系统。
2.应用场所
气体灭火系统适用于扑救封阅空间场所的下列火灾:
a.电气火灾:
b.圆体表面火灾;
c液体火灾:
d.灭火前能切断气源的气体火灾。
3.系统的设计。安装
气体灭火系统的设计。安装由具有相关设计，安装资质的单位按(GB50370一2005气体灭火系统设计规范》和(GB50263一
2007气体灭火系统施工及验收规范)进行。
二、气体灭火系统工作原理、结构、控制与操作
1.工作原理
如图1所示。供用户参考:
2.单元独立式气体灭火系统

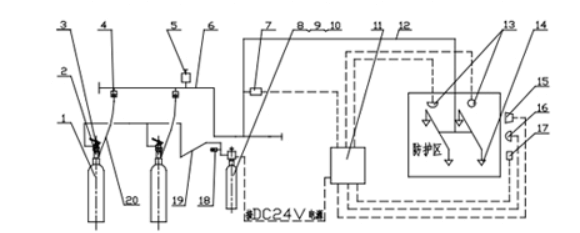

单元独立式气体灭火系统是由一套灭火装置对应保护一个防护区的系统，其结构如图2所示，供用户参考:
1.灭火剂贮瓶2. 灭火剂容器阀3. 灭火剂贮瓶压力表4. 灭火剂单向阀5. 集流管泄放装置
6.集流管7.信号反馈装置 8.驱动气容器间9.驱动气处瓶10. 驱动气化瓶压力表 11，报警灭火控制盘12
灭火剂输送管路13. 温感，烟感火灾探测器14. 喷喝15. 声光报警器16. 放气指示灯
17.手动控制盒
18.低泄高封闽19. 驱动气管路20. 连搜管
图2单元独立式气体灭火系统结构示意图

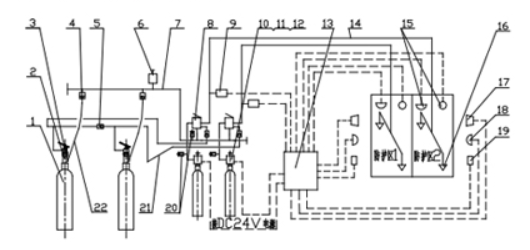

3.组合分配式气体灭火系统
组合分配式气体灭火系统是由有灭火装置对应保护几个防护区的系统.所述防护区不超过8个，同一时间只能对其中个防护区进行灭火.其结构如图3所示。供用户参考:
1.灭火剂C瓶2. 灭火剂容器阀3.灭火剂C乐压力表4. 灭火利单向阀
5.驱动气体单向间
6.集流管泄放装置7.集流管8.选捍阀9.信号反馈装置10. 驱动气容器阀11，驱动气C乐
12.驱动气贮瓶压力表13. 报警灭火控制盘14. 灭火剂输送管路15. 温感.烟感火灾探测器16.喷嘴
17.声光报警器18. 放气指示灯19.手动控制盒20.低泄高封阀21.驱动气管路22.连按管
4.控制与操作
41.自动启动控制:火灾白动根警系统与气体灭火装置相结合.实现白动探测火灾.自动根警。自动启动灭火系统进行灭火。
42.电气手动启动控制:利用电气手动开关启动灭火系统进行灭火。
43.机械应急启动控制:利用机械手动装置启动灭火系统进行灭火。
44.对于具体的某一系统。如何规定系统启动方式，由系恢设计和用户的管的确定，
三、气体灭火系统通用部件
1.驱动装置
驱动装置用于启动系统用放灭火剂，由驱动产CE.驱动培调，驱动气单内间低理高间，驱动气管路等一组帮件构成。
11.驱动气贮瓶
用达:内贮高压氮气，瓶口安装驱动气容器阀，防护区发生火灾时。驱动气容器阅开启。使瓶内氮气打开选择阀和灭火剂
68间.
结构:钢质无战气车。技术中数见表1

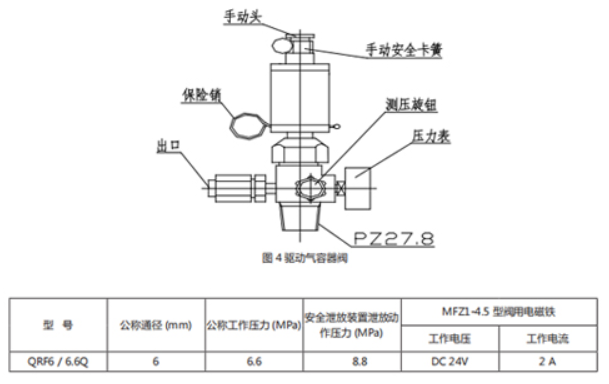

12.驱动气容器阀
用途:安装在驱动气CE上。具有对C区内驱动气体进行存。释放。充装。旺排放。压力显示.检洞的功能。间上的
压力表能显示驱动产贮感内的气压。
结构:主要零件采用不锈钢及明合金.尼龙密封，可靠耐用。结构，技术参数见星4及表2.
表2驱动气容器司技术参数

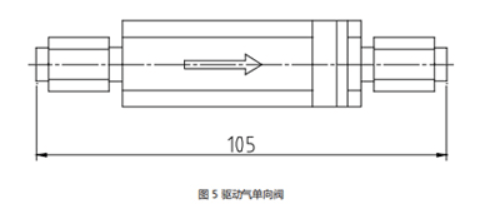

13.动气单向问
用途:安装在驱动气管路上。控制驱动气体流动方向。从而控制开启灭火剂容器问的数量。
结构:主要零件采用明合金.密封采用橡胶件.密可靠耐用。结构.技术参数见屋5及表3.

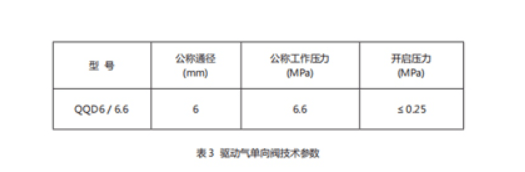

表3驱动气单向司技术热数

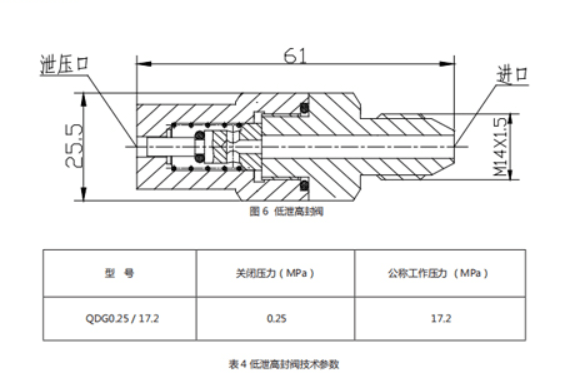

14.低发高时阀
用迪:安装在驱动气容器河出口的旁路上。当驱动气容器间末开启但有微量池海时可将驱动气地故掉。避免驱动气在其管路内果集使系统误动作。当系统启动时低池封阀可自行关闭。还可以安装在组合分配式系统的集流管上，当天火剂容器司有微量灭火剂泄海时，本阀可将其排泄掉，以避免灭火剂在集流管内的非正常聚集带来的危险。
结构:采用桐合金，不锈钢零件和橡胶密封件。在弹简和气体压力的相互作用下实现低压泄放和高压密封。结构。技术参
数见图6和表4
15.驱动气管路
用途:连接灭火剂容器问。选择阀、驱动气容器河、驱动气单向阅。低泄高封阀以组成系统启动的驱动装置。
结构:由8x1紫铜管和管接件构成。

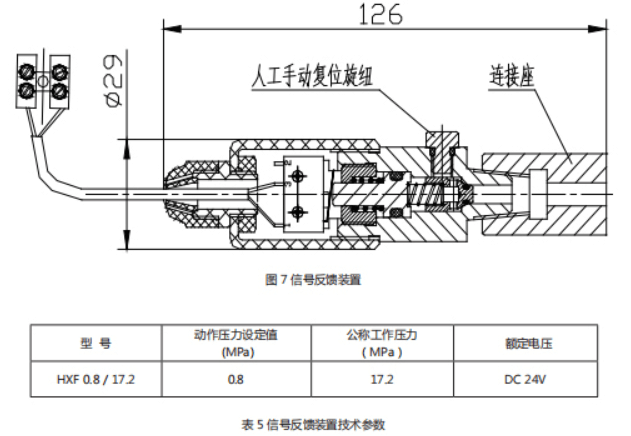

2信号反馈装置
用途:安装在选择阀出口或集流管上，在灭火时输出灭火剂释放的信号并将信号反馈到肖防控制系统。
结构:由微动开关等零部件组成，具有自锁功能。结构.技术参数见图7和表5.

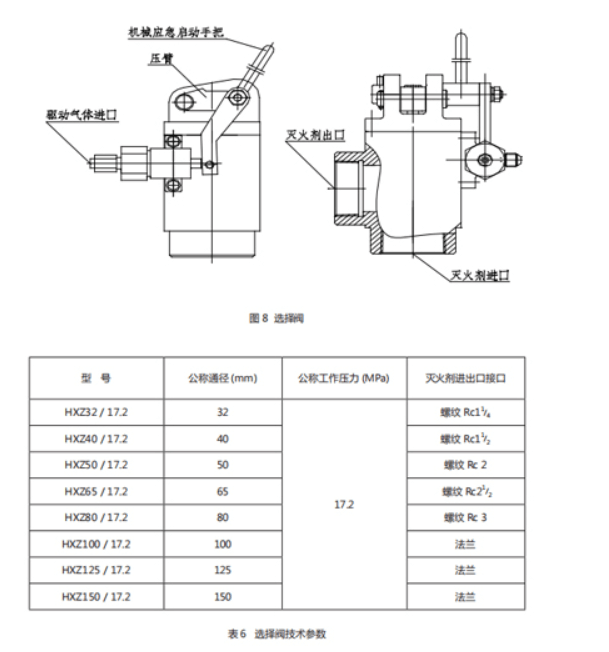

3.选择问
用迪:灭火风快为地合分配式系9时设此间。对应于每个防护区各设一个。安装在集流营上。.
结构:零件采用明合全和不锈钢造。结构简单。动作可靠，纳，技术参数见厦8及表6.

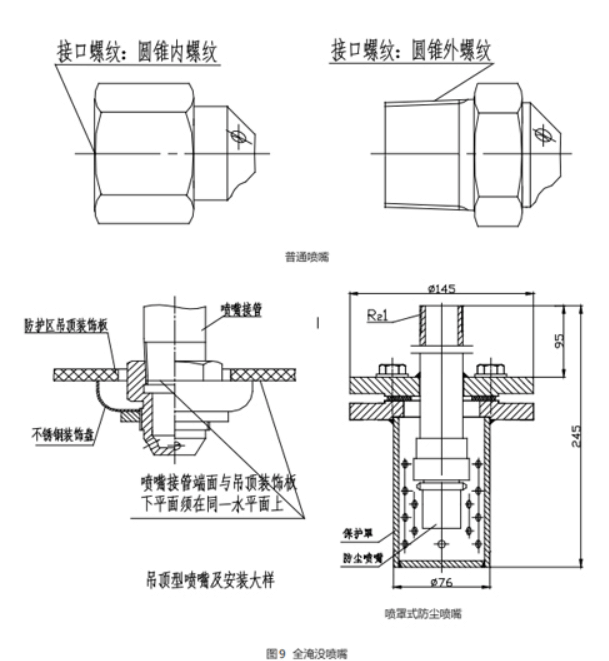

4.全淹没喷嘴
途:安装在封闭空间防护区灭火系统管网末璃。技灭火系统设计要求将灭火刘喷活到防护区。

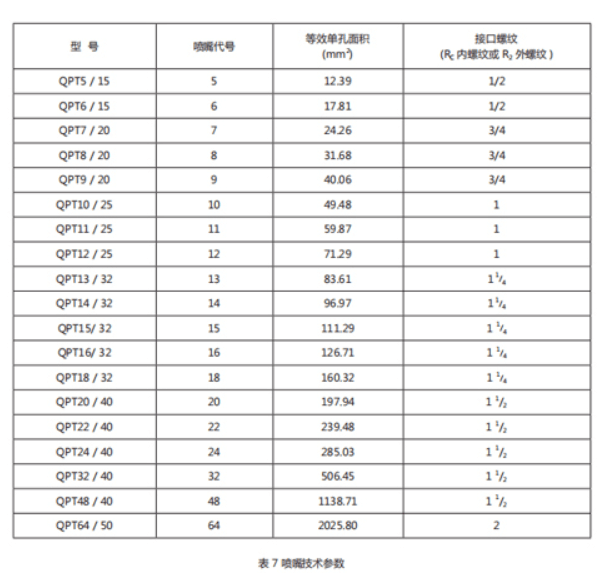

结构:采用铜合金或不锈钢制作，结构.技术参数见图9及表7.
5.管件
用途:作灭火剂的送管路的连按甩。
结构:采用破素结构钢。内外表面健掉纯化。有各种规格的直接头。三通。直角弯头。连接法兰等，公称工作压力
17.2 MPa.

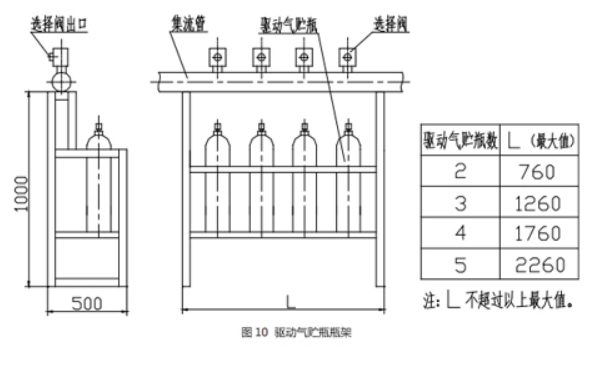

6.驱动气汇压瓶架
用途:固定驱动气C瓶，集流管和选择阀。
结构:角钢焊接。外形尺寸见图10.一套灭火装置可以用图中一个或一个以上的瓶架组合成驱动气贮瓶抵架。
图10驱动气贮瓶瓶架
四、气体灭火系统产品种类
1.七氟丙烷灭火系统
11.特点
七氧丙坑灭火系统具有较高的灭火效率.采用七氧丙烷灭火剂灭火所需灭火浓度校低.对于条件相同的防护区所需要的灭火剂较少，从而可以减少系统的气瓶等部件的数量，减少专用气瓶间的面积，节省设备占用空间。因此，对于设备安装空间有限的项目。七氧内坑灭火系统具有占地面积少的优点。七年内炕灭火剂的相对较高，故灭火设备的总费用需技照具体项目确定。
七氣丙炕灭火剂常温下在贮存容器内的状态为汽液两相。其饱和蒸汽压力很低，故需要在容器内充入氢气进行加压，才能通过输送管道将其送防护区。
12.性
七氧丙坑灭火剂在灭火时会分解产生一定量的氟化氢气体。高浓度氟化氢气体能对人员造成伤害。

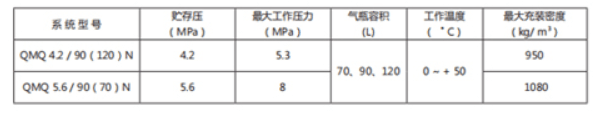

1.3.主要技术参数:
1.4.七氟丙烷灭火系统零部件
(1)天火剂贮瓶
用途:瓶口安装容器阀。按规定充装。贮存灭火剂及警气。

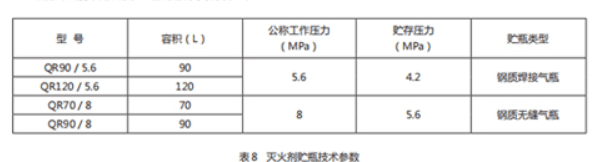

结构:为钢质焊接或无级气压。技术参数见表8.

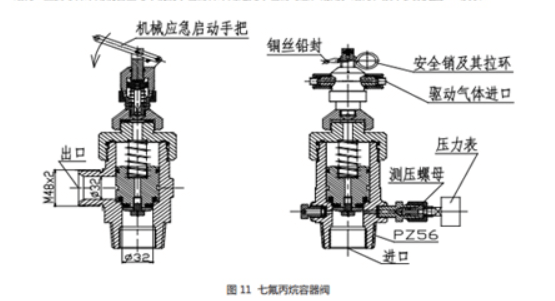

(2)灭火火利容器问
用话:安装在灭火剂广系航口上.具有对广E内灭火别进行封存，释放，充装。超压排故。力9示检漏的功能，园
上的压力表能显示灭火剂广压内的压力。

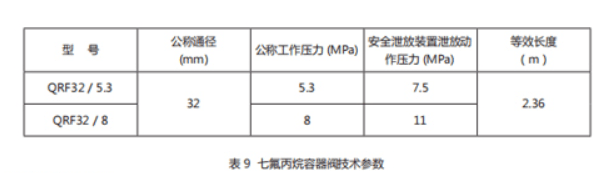

结构:主要零件采用铜合金与不锈啊，密封件采用尼龙。密封可靠，耐用。结构。技术参数见图11及表9

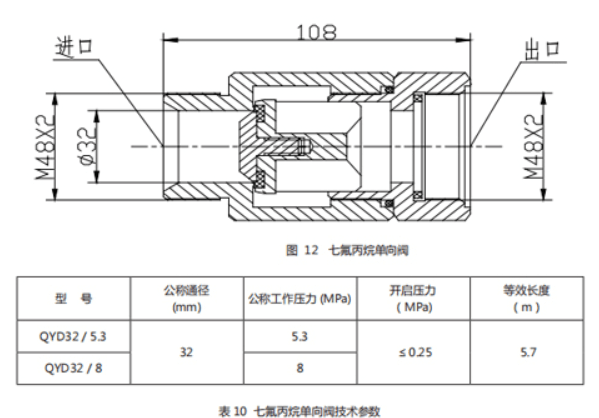

(3)大大剂年阿间
用途:安装在集流管上，在系统启动后防止集流管内的灭火剂向部分未开启的灭火剂容器问及贮瓶反流。
结构:主要零件采用钢合金.密封采用橡胶件，由封可靠耐用。结构.技术参数见图12及表10，
表10七氖丙烷单向阀技术参数
(4)集流管
用途:将灭火剂广怎释放出的灭火剂汇集起来送给系统管网及喷嘴。
结构:由无缝钢管焊按而成.公称工作压力8 MPa.
(5)连接管
将灭火剂容器闻与集流管 (通过灭火剂单向阀 )相连接。
纳:不锈钢软管及按头。技术构数见表11.

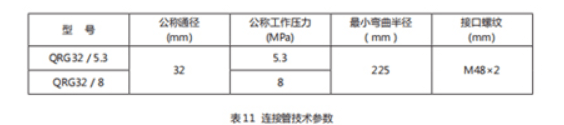

表11连按管技术参数

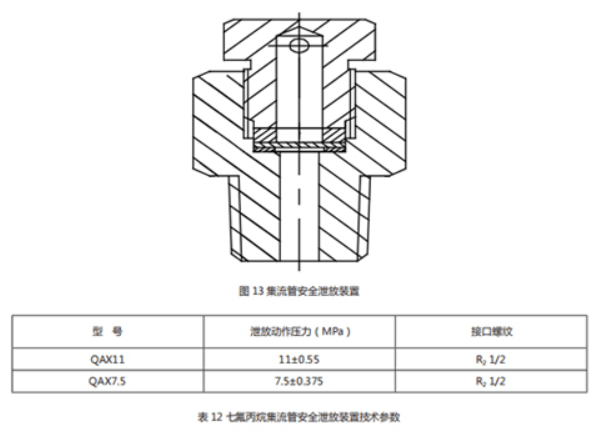

(6)泄胶装置
用达:设置在灭火剂容器风，驱动气体容路司40生流曾上。当容器及容器内，集流营内压力超过规定倒时1。酒放装置的膜片爆破。使容器及容器问，集流管泄压。
结构:采用中片装置。装置各件的材力铜合金成不锈风。容器网的泄放装置设置在容8问体上。量洗性的混收装置为独立部件.其结构和技术参数见区13和表12.灭火村容器司泄放装置的故动作压力见表9.驱动气体容器司港放装置的范放动作压力见表2.

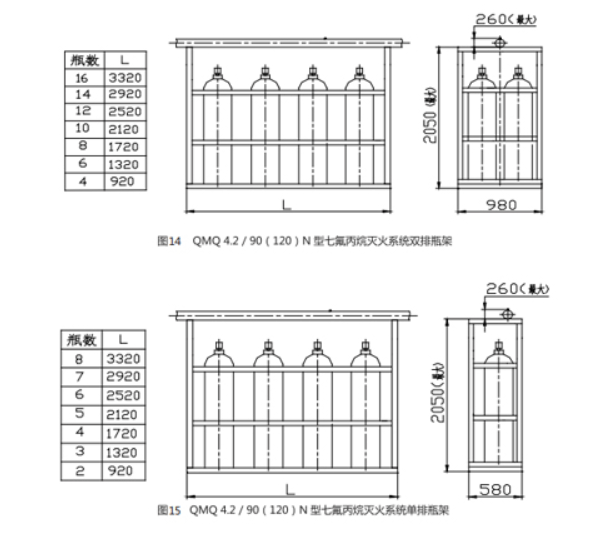

(7)灭火剂C瓶感架
用途;固定灭火剂贮能和集流管。
结构:角钢焊接。外形尺寸见图14及图15.
图14 QMQ4.2/ 90( 120 ) N型七氟丙炕灭火系统双排瓶架
图15 QMQ 4.2/ 90( 120 )N型七氟丙烷灭火系统单排瓶架

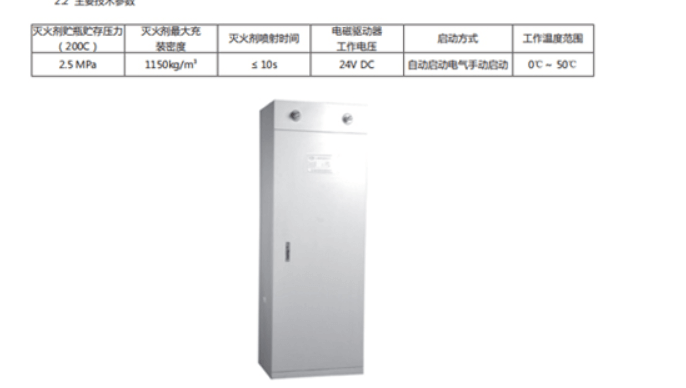

2.柜式七氟丙烷灭火装置
21.简介
柜式七氟丙烷灭火装置相当于七氟丙烷灭火系统中单元独立系统的一种特殊型式.为无外管网的一种单元独立系统。主要由贮瓶柜。七氟丙坑矿瓶配管，容8日，喷嘴组成占地面积小，无需专用钢克间，外观漂亮大方。在灭火设施中颇具特色，是高档装修场所防火设施的理想选择。
22主要技术参数
五
23结构与规格

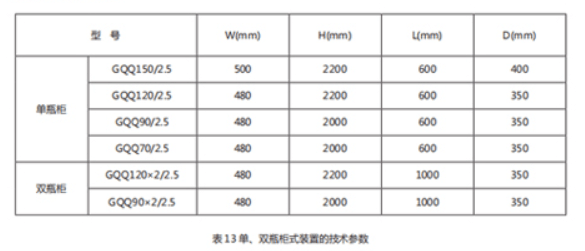

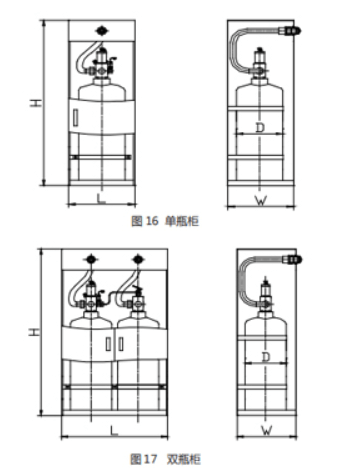

柜式灭火装置属于单元独立系统。即由一當或数育灭火剂仁存装置对应一个防护区。单双感柜式装置的结构，技术参数
见表13和图16.图17。
24、柜式七氟丙烷灭火装置部件
(1)灭火剂贮
用途:题口安装容器阀，按规定充装，贮存灭火剂及氮气。

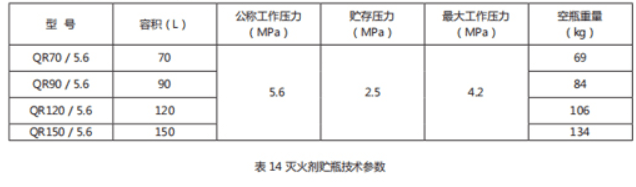

结构:为钢质焊接气瓶。技术参数见表14
(2)灭火利容8网(气驱动型)
用速:安装在灭火剂CE50上具有对灭火利进行存.H放.加1.压力2示.超压排放.动启动等功机.在双易厄中使用。
结构:利用压差式原理，靠灭火剂气体进行密封.利用外部有压气体开启。主要零件采用铜合金。由间体活塞，阀，
压力和以及气动装置等组成。其结构见图18.
图18七氟丙烷容器阀(气驱动型)

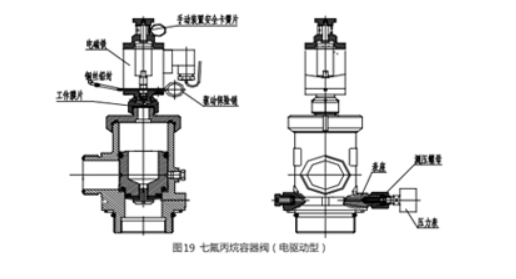

(3)灭火剂容器间(电驱动型)
用达:安装在灭火帮CE机口上.具有对天火桥进行封存，程故。加生.压力日示超压排故电动启动等功能.在单，双瓶柜中使用。
结构:利用压差式原理。靠灭火剂气体进行密封，利用电磁铁开启。主要零件采用铜合金。由间体，活塞。阅。压力表以及电研铁装置等中成。其站内见图19.
(4)喷嘴
用途:安装在高柜顶邮正上方，用来喷射灭火制.使其能够均匀克满防护区。
结构:采用不锈钢制作。
(5)连接管
用途:连接喷嘴和灭火剂容器间，将贮后内灭火刺的送项呢。
结构:由不锈钢软管及接头组成。
3. IG541(混合气体 )灭火系统
3.1.特点
IG541(混合气体)灭火剂是由52%的氮.40%的氢和8%的二氧化碳三种气体组成.该灭火剂除具有“洁净气体”灭
火剂共有的优点之外，还具有以下特点:
(1)为无色透明气体，喷放时不会形成浓雾而降低能见度，可确保逃生时能看清任何紧急逃生口。
(2)在规定的浓[范围内使用，对人体无窒息。
(3 )以压缩气体形式贮存，喷放时温度变化小.不会在被保护设备上形成冷凝.无任何腐蚀物。残留物.不会对被保护设备产生任何损害。
(4)常温下在贮存容器内的状态为相，其贮存压力较高，一般需通过减压装置减压后再由输送管道将其送防护区。可输送较远的距离。
3.2.对环境的影响和性
IG541 (混合气体)灭火剂由大气层中的天然气体组成，它的释放只是将这些天然气体放回大气层.灭火时不会发生任何化学反应。不污染环境，.无向蚀性。是一种绿色型灭火剂。灭火剂瓶组内的贮存压力为15 MPa .系统动作时喷嘴会喷放出高压气体.可能对境嘴附近的人员或物体造成损害，因此，用户应作好相关预案，以保证喷嘴喷放高压气体前人员迅速撤离。

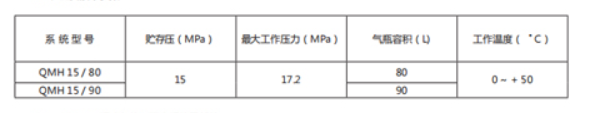

3.3.主要技术参数
34. NGS41 (混合气体)灭火系快零部件

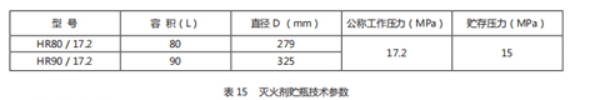

(1)灭火剂贮区
用途:题口安装容器同。按规定充装。贮存灭火剂。
结构:为钢质无墙气见。技术参数见表15
表15灭火剂广瓶技术参数

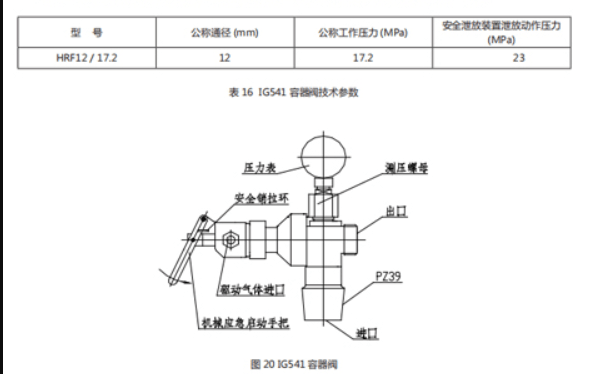

(2)灭火剂容的
用途:安装在灭火利C口上.具有对CB内灭火制进行存，科放。克装。超压排故。力2示检国的功的，间上
的压力表能显示灭火对C国内的压力。
结构:主要零件采用铜合金与不啊。密时件采用尼龙，密封问靠，耐用。结构.技术参数见20及表16
(3)灭火剂单向阅
用途:安装在集流管上，在系统启动后防止集流管内的灭火剂向部分未开启的灭火剂容器闻及贮瓶反流。

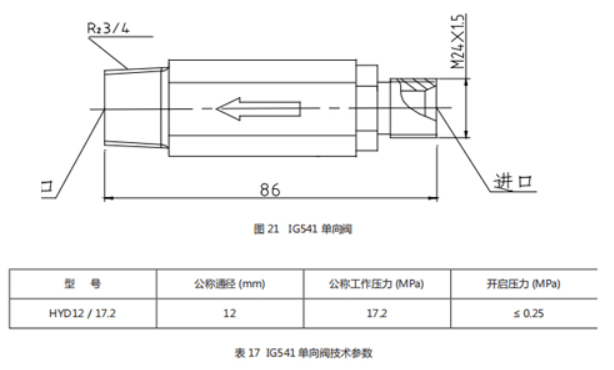

结构:主要零件采用明合金。密封采用橡胶件.密可靠耐用，结构。技术参数见图21及表17。
表17 1G541单向间技术参数
(4)集流管
用途:将灭火剂C开放出的灭火剂汇集起来送给系统营网及喷啊。
结构:由无耀钢管焊接而成。公称工作压力17.2MPa.

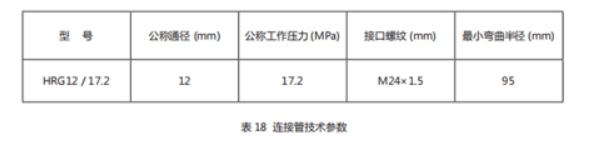

(5)连接管
用途:将灭火剂容器河与集流管(通过灭火剂单向阀)相连接。
结构:不锈钢软管及接头。技术参数见表18.

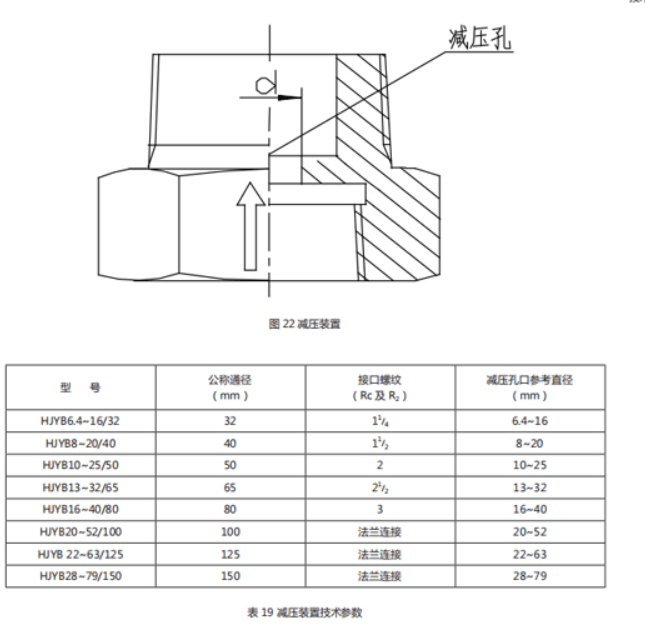

(6)减压装置
用途:降任减压装置下游的灭火剂压力.从而降低下游管道和阀门的承压等级，节约管网管道成本。
结构:采用成压孔板。减压装置的结构。技术参数见图22和表19。减压孔口的实际直径d由系统设计确定。
(7)泄放装置
用达:与七氧丙烷灭火系统泄故装置相网，
结构:与七风丙烷灭火系统泄放装置相同。灭火剂容器问泄故装置的酒放动作压力见表16。集流管泄放装置
技术参数见表20
表20 NG541 集流管泄放装置技术参数

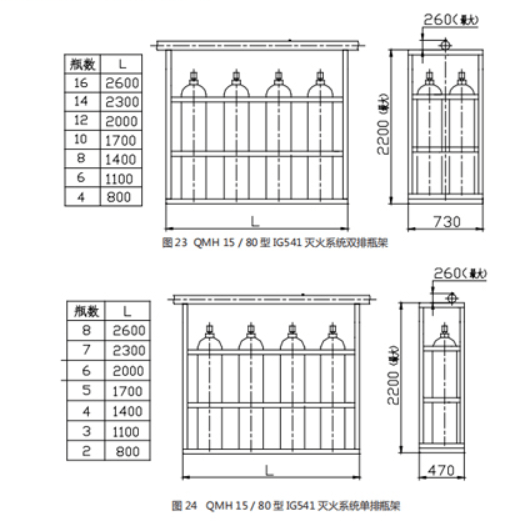

(8)灭火剂贮瓶瓶架
用迪:固定灭火剂CE和生流管.
结构:角钢焊撞.外形尺寸见23及厦24.
